Duschrinne extra flach – Einbauhöhe nur 48 mm

Mit ihrer Einbauhöhe von nur 48 mm ist die flachste Duschrinne mit einem 360° drehbaren Ablauf die beste Wahl bei bodengleichen Duschen. Die Duschablaufrinnen von Combia sind in allen Längen erhältlich und komplett aus hochwertigem Edelstahl gefertigt. Sie sind leicht zu reinigen, einfach zu montieren und durch die werkseitig angebrachte Dichtmanschette zuverlässig dicht (DIN 18543).

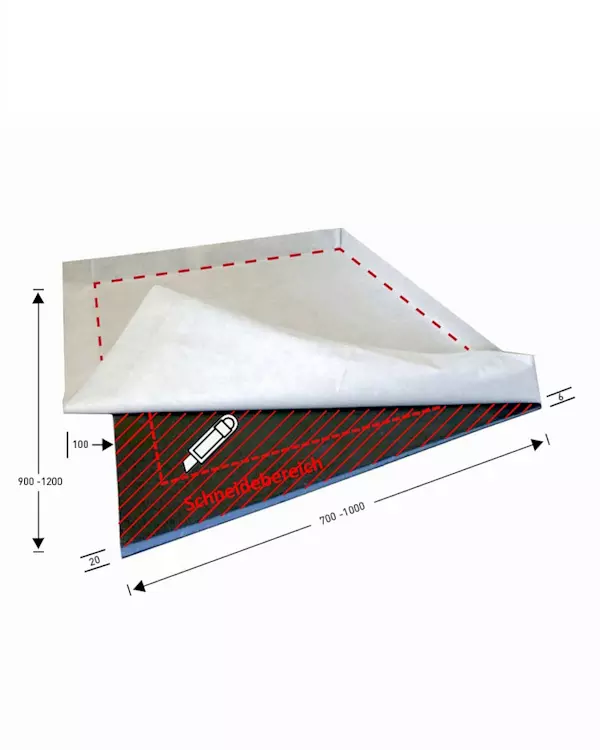

Als Zubehör sind superflache Duschboards erhältlich, womit ein extra flacher Duschplatz mit Duschrinne einfach hergestellt werden kann.

Wählen Sie hier Ihr Combia Duschrinnen-Komplettset (mit drehbarem Siphon superflach):

Als Zubehör sind superflache Duschboards erhältlich, womit ein extra flacher Duschplatz mit Duschrinne einfach hergestellt werden kann.

Wählen Sie hier Ihr Combia Duschrinnen-Komplettset (mit drehbarem Siphon superflach):

Bodengleicher Einbau dank geringer Einbauhöhe

Ablaufrinnen von Combia sind die beste Wahl, um den gefliesten Duschplatz mit einer Entwässerungsrinne auszustatten. Die Edelstahl-Duschrinnen sind extra flach und haben einen drehbaren Ablauf. Die Gesamteinbauhöhe beträgt 48 mm und ist damit perfekt für den Bodenablauf einer ebenerdigen Dusche.

Video: Flache Duschrinne von Combia

Mittiger, seitlicher oder senkrechter Ablauf? Sie haben die Wahl!

Unsere Combia Duschablaufrinnen sind mit seitlichem oder mittigem Ablauf erhältlich. Der 360 ° drehbare Siphon kann auch direkt unter der Rinne nach links oder rechts geführt werden. Auch ein senkrechter Ablauf kann realisiert werden.

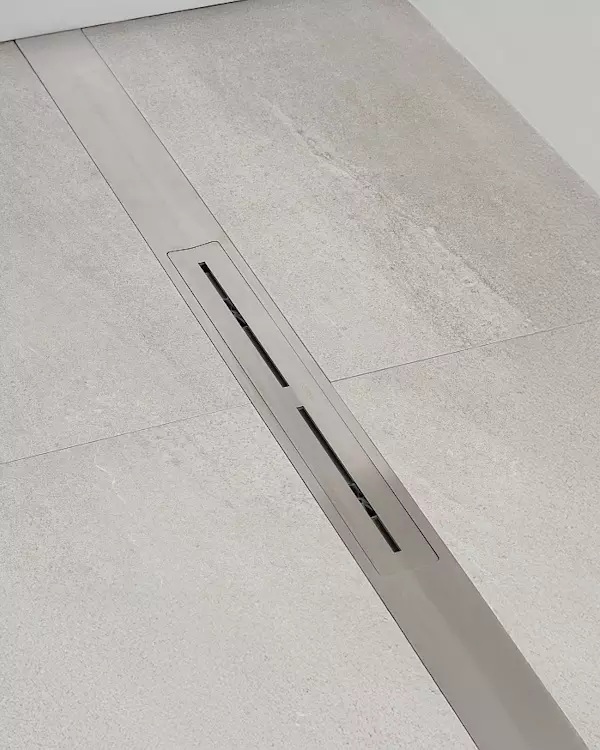

Ultra flache Duschrinne aus Edelstahl: Sehr schmal & optisch edel

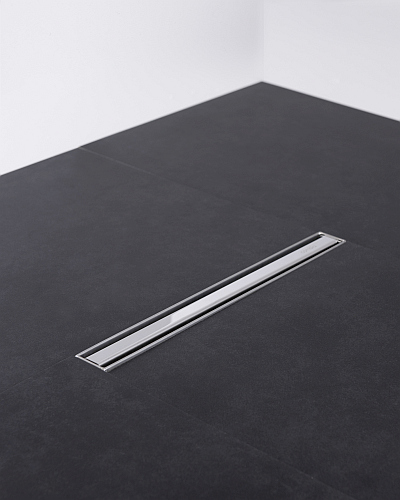

Die Entwässerungsrinne ist vollständig aus hochwertigem, rostfreiem Edelstahl gefertigt. Bei einer Breite von nur 30 mm verschwindet das Wasser in zwei eleganten schmalen Fugen, welche nur durch eine schmale Abdeckung aus wahlweise mattem oder poliertem Edelstahl getrennt werden.

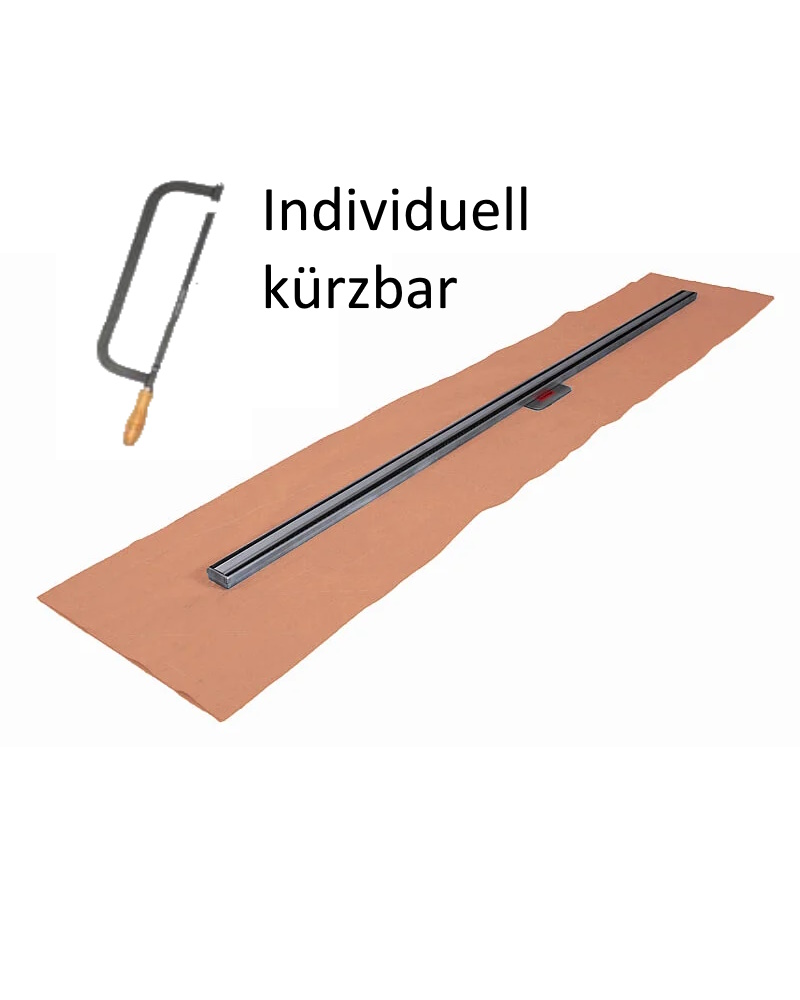

Zuschneidbare Duschrinne: Einfach selbst auf die gewünschte Länge kürzen

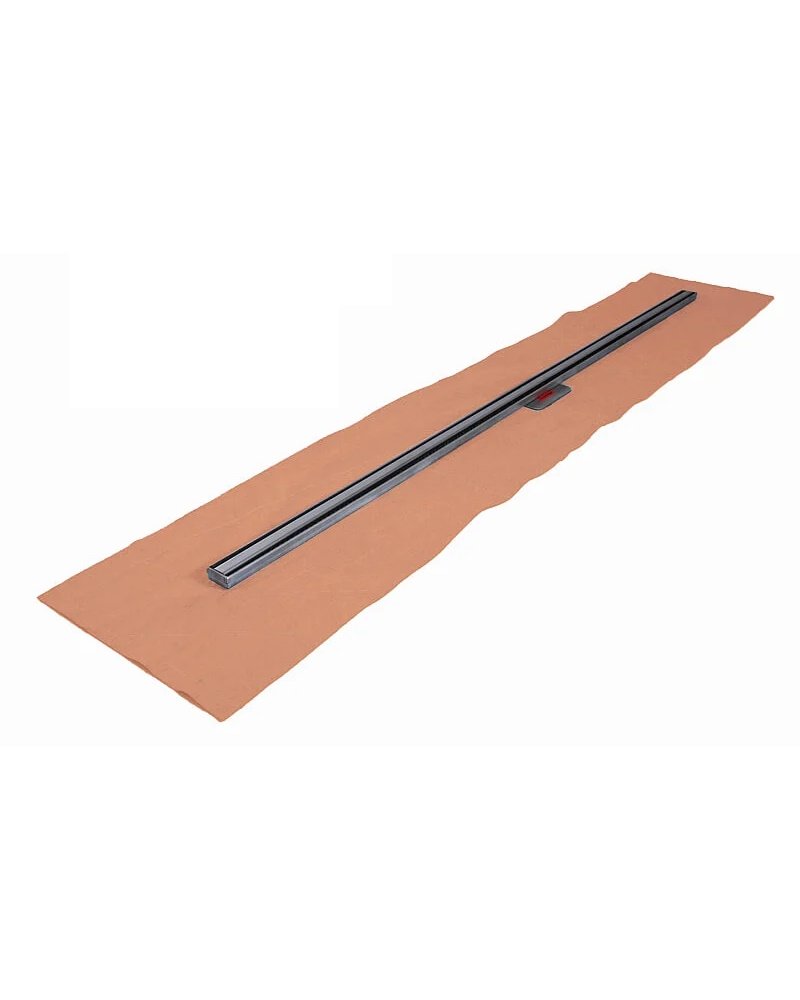

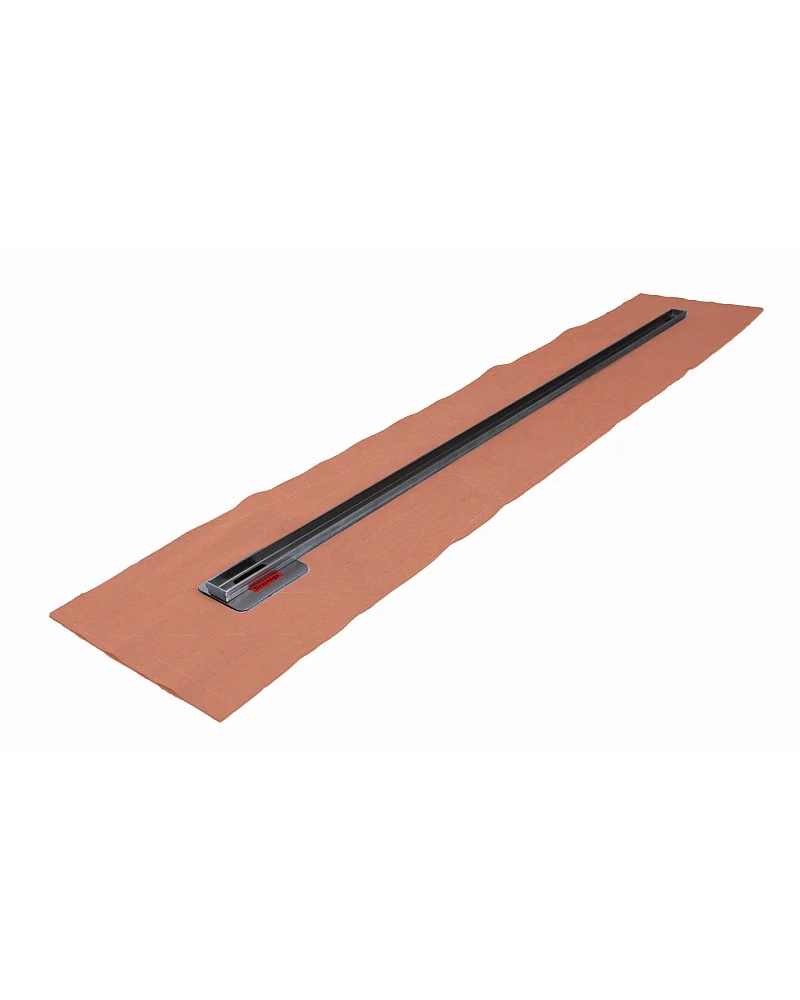

Die Ablaufrinne kann waagrecht oder bei Seitenablauf auch mit einem Gefälle zum seitlichen Ablauf eingebaut werden. Wählen Sie die für Sie individuell beste Duschrinne: Die Ablaufrinne mit Mittenablauf ist in Längen von 30 bis 160 cm erhältlich, das Modell mit seitlichem Ablauf ist in der Länge 120 cm lieferbar und auf Ihr individuelles Maß kürzbar.

Die kürzbare Combia Duschablaufrinne können Sie vor Ort auf das gewünschte Maß zuschneiden. Die kürzbare Ablaufrinne wird einfach mit einer Eisensäge zugeschnitten, sodass sie die exakt passende Länge für Ihren Duschplatz erhält. So kann zum Beispiel eine von Wand zu Wand komplett durchgehende Duschrinne realisiert werden.

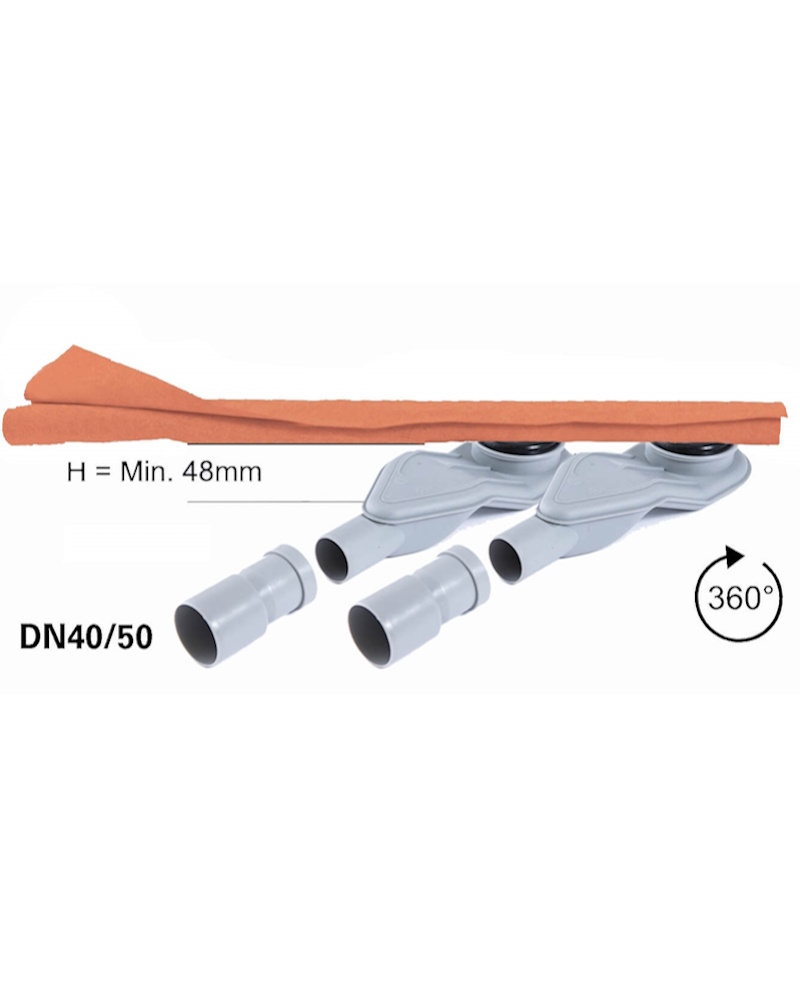

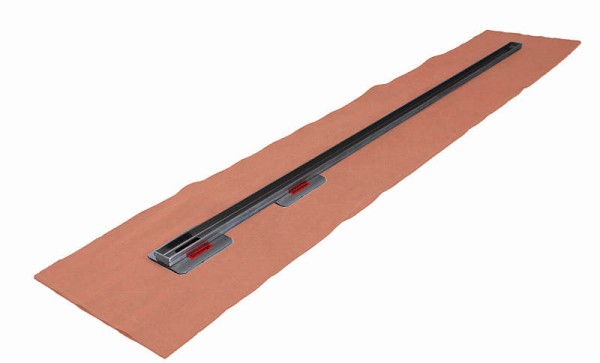

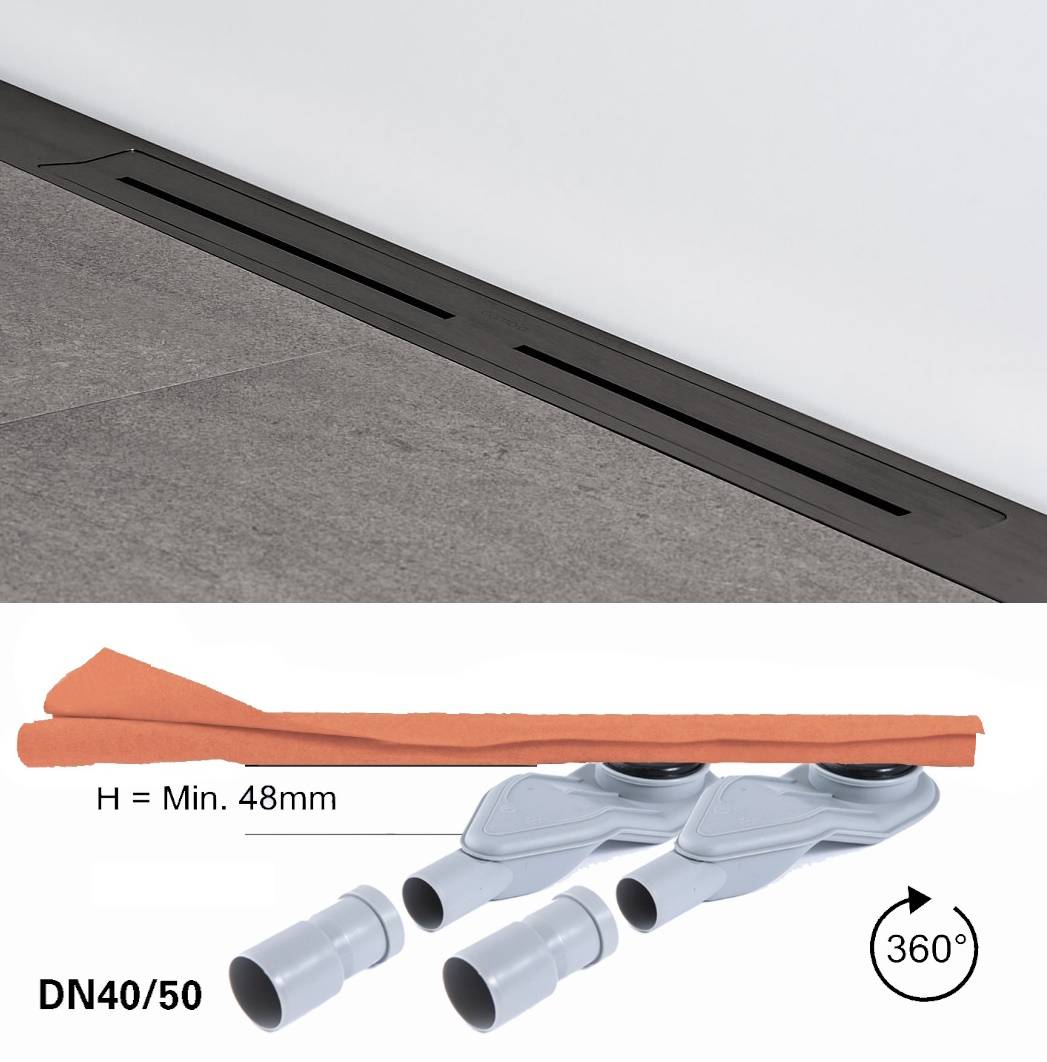

Duschrinnen mit Doppelablauf

Neben den klassischen Duschrinnen mit einer Ablaufrinne bietet Combia auch Modelle mit doppeltem Ablauf an. Diese Duschabläufe haben eine Breite von 30 mm, wobei das Wasser in zwei Fugen verschwindet, die nur durch eine schmale Abdeckung aus Edelstahl getrennt werden. Hierbei handelt es sich um eine moderne Schlitzentwässerung, die nicht nur elegant anzusehen ist, sondern auch eine hohe Ablaufleistung bietet. Bei der Montage haben Sie zwei Möglichkeiten: Die beiden Abläufe können getrennt zum Fallrohr geführt oder zusammengefasst werden. Auch eine Kürzung auf das gewünschte Maß ist möglich.

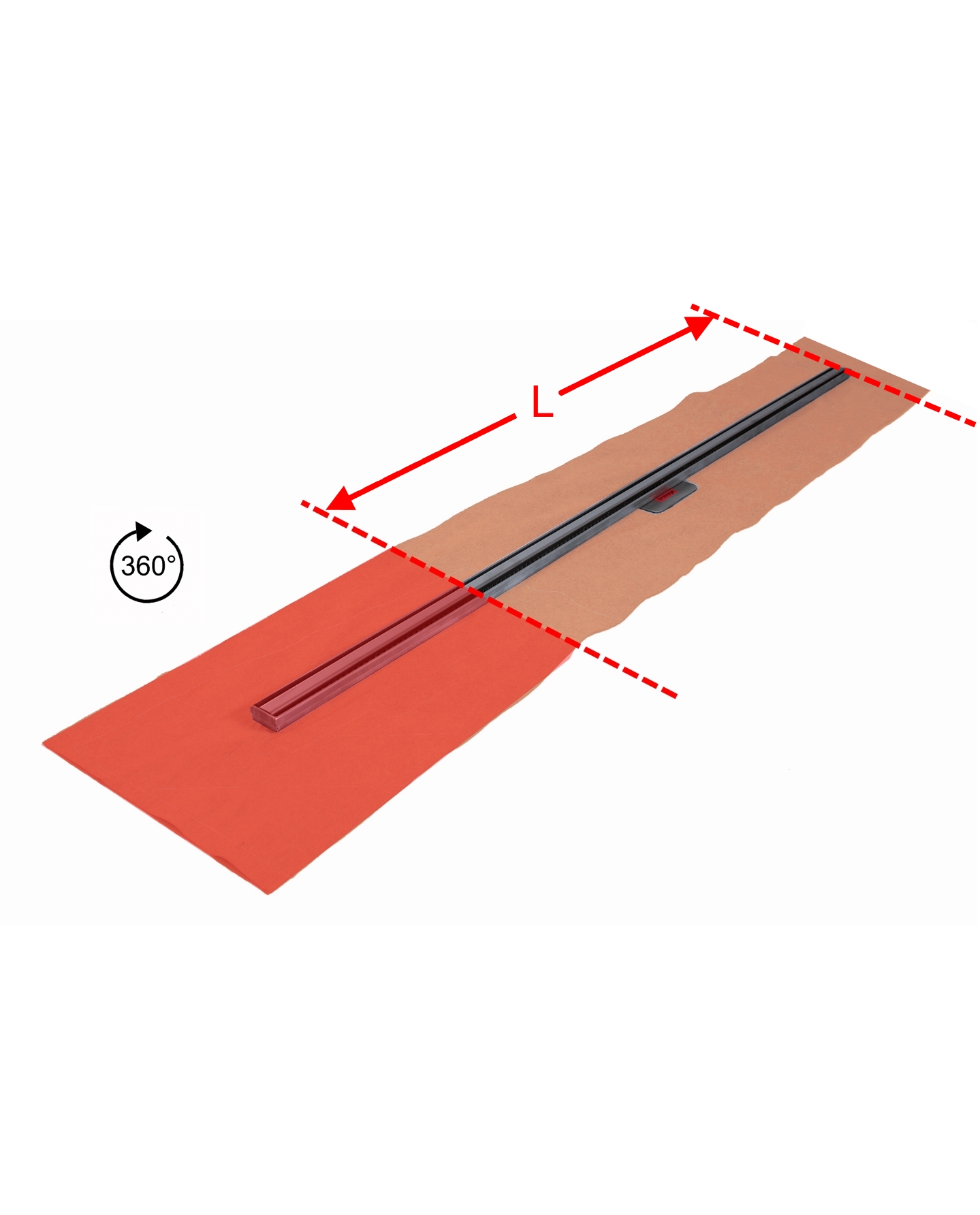

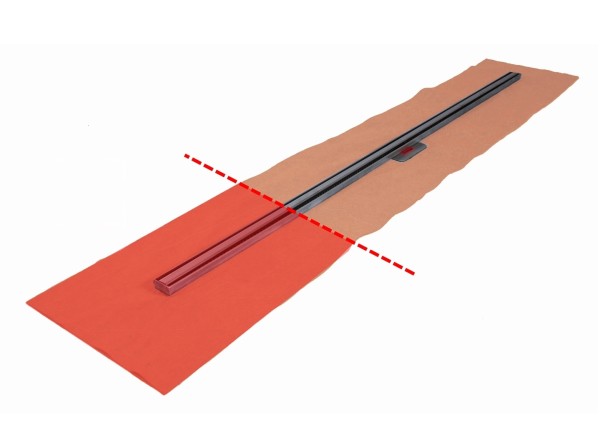

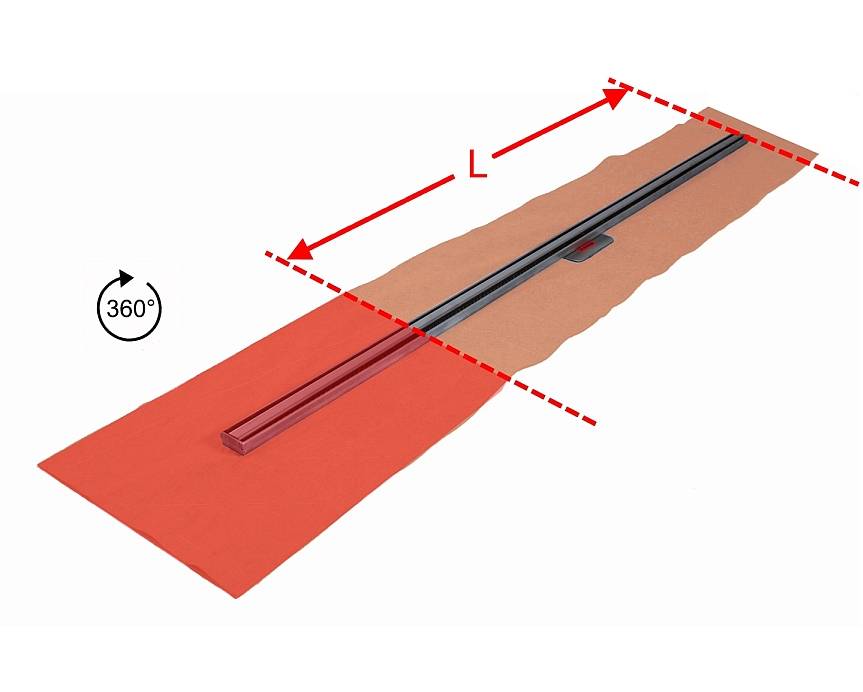

Duschrinne nach Maß

Möchten Sie eine Duschrinne in individuellen Maßen? Wir fertigen Ihre Duschrinne nach Maß. Die Ablaufrinne für Dusche wird werkseitig auf Ihr gewünschtes Längenmaß zugeschnitten und montagefertig in drei bis fünf Tagen geliefert. Mit einer Gesamt-Einbauhöhe von nur 48 mm und damit die flachste Ablaufrinne von Combia. Wahlweise mit drehbarem Ablauf in der Mitte oder an der Seite, auch mit Doppelablauf. Die maßgefertigte Duschrinne wird in bewährter Combia Qualität hergestellt aus rostfreiem, hochwertigem matt gebürstetem Edelstahl mit einer Abdeckung wahlweise in Edelstahl matt gebürstet oder poliert.

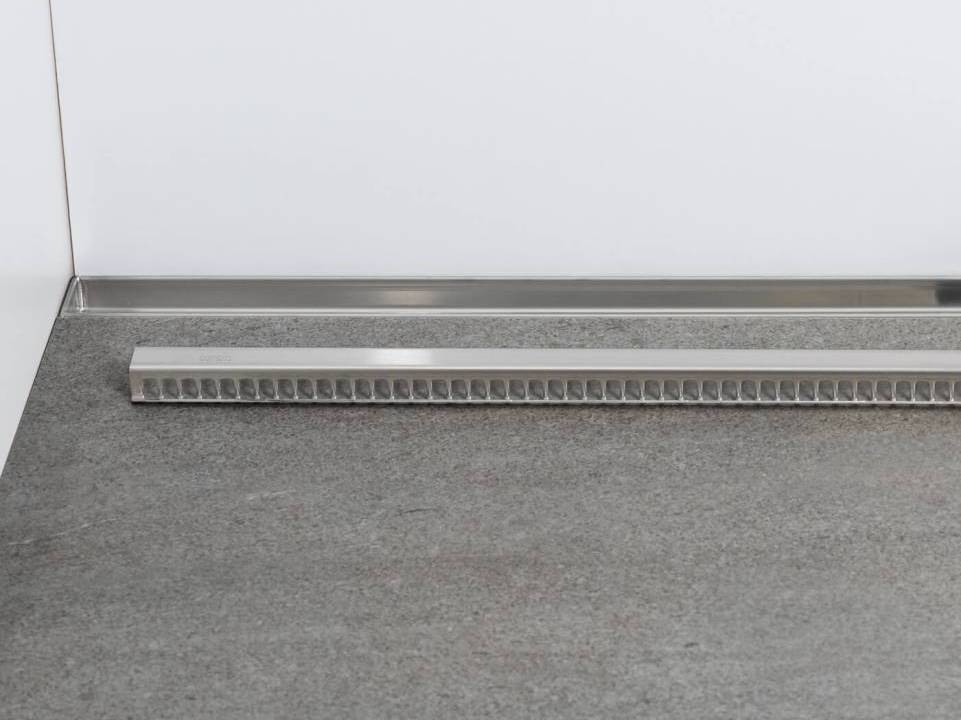

Profitieren Sie von einer einfachen Reinigung

Der Rinnenkörper (Außenhöhe 15 mm) der Duschrinne ist innen vollständig glatt und daher problemlos zu reinigen, es liegt auch eine kleine Bürste bei. Die herausnehmbare Duschrinnenabdeckung hat auf beiden Seiten über die ganze Länge ein eingearbeitetes Haarfang-Gitter und kann mit dem mitgelieferten Haken an der Bürste (für Reinigung) entnommen werden. Der extraflache Siphon Geruchsverschluss (H = 48 mm, Sperrwasserhöhe = 15 mm, hoher Ablaufleistung 0,4 l / s) ist selbstreinigend und bei Bedarf auch bis ins Ablaufrohr leicht zu reinigen. Durch die moderne Schlitzentwässerung wird eine optisch attraktive, reinigungsfreundliche Lösung mit niedrigster Einbauhöhe von nur 48 mm geschaffen.

Entdecken Sie unser Duschrinnen-Komplettset

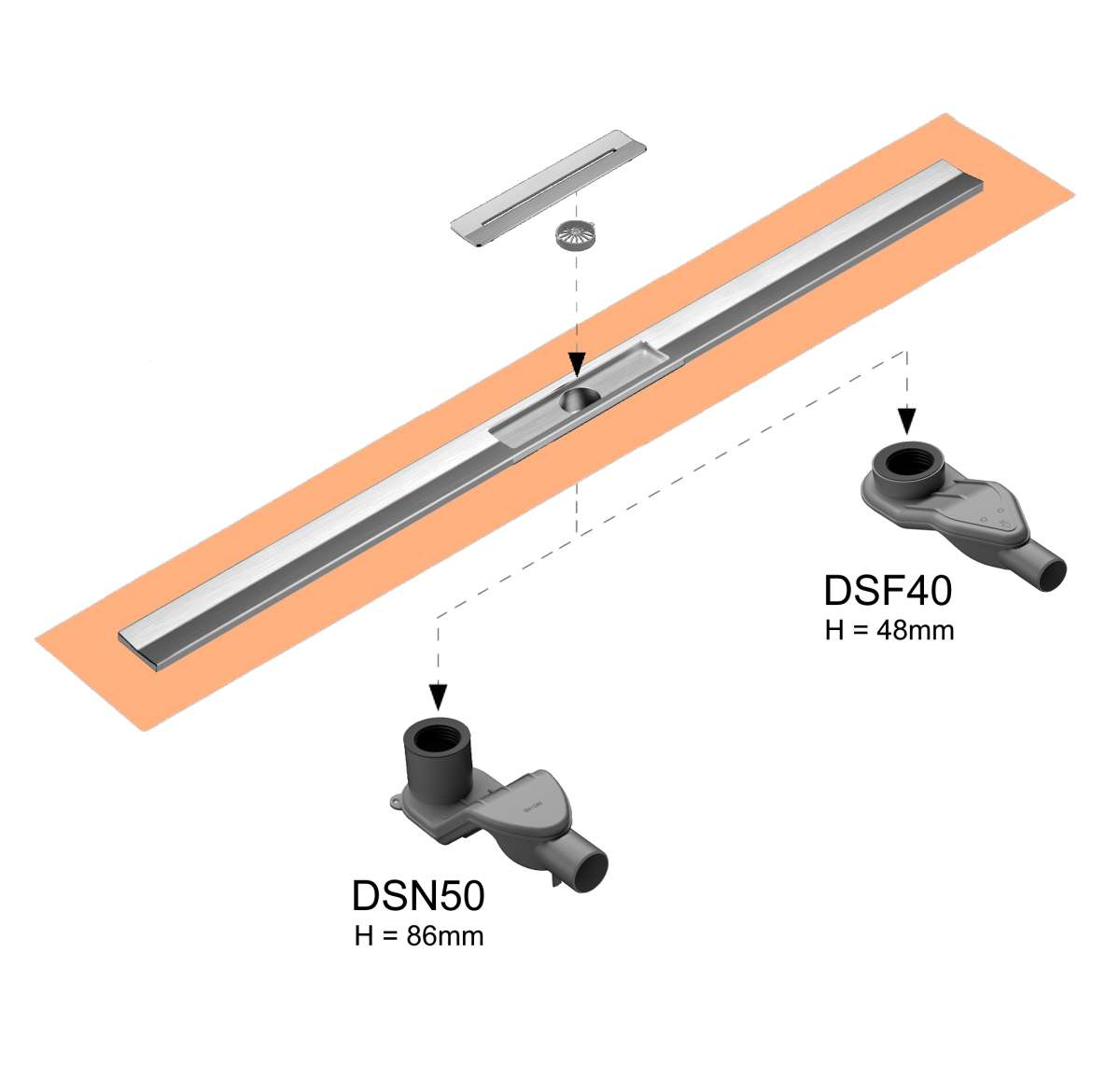

Unser Duschrinnen-Komplettset von Combia enthält die Edelstahl-Duschrinne mit werkseitig angebrachter, rundum überlappender Dichtmembran. Dazu die Duschrinnenabdeckung, wahlweise in Edelstahl matt oder poliert. Hinzu kommt ein selbstreinigender Flach-Siphon mit einer DN 40/50 Reduzierung, womit der DN 40 Ablaufrohranschluss des 360° drehbaren Siphons auf DN 50 vergrößert werden kann. Im Lieferumfang des Komplettsets ist zudem ein „intelligentes“ Fuß-Set (2 Stück) enthalten, welches eine wandbündige Montage oder eine Montage an einer frei wählbaren Position im Duschbereich-Boden ermöglicht (H = 48 - 110 mm). Außerdem sind Edelstahl-Schrauben und Fischer UX-Dübel im Lieferumfang enthalten, ebenso wie eine Reinigungsbürste, die auch zum Herausnehmen der Duschrinnenabdeckung dient.

Duschrinne mit Geruchsverschluss

Unsere Duschrinnen erfüllen nicht nur ästhetische Ansprüche, sondern können auch hinsichtlich ihrer Funktionalität überzeugen. Ein Beispiel hierfür ist der Geruchsverschluss. Dieser unscheinbare, aber äußerst wichtige Mechanismus sorgt dafür, dass unangenehme Gerüche effektiv eingedämmt werden. Der Geruchsverschluss bietet eine zuverlässige Barriere gegen das Aufsteigen unerwünschter Gerüche aus dem Abwassersystem. So können Sie Ihre Dusche unbeschwert genießen, ohne sich Gedanken über unangenehme Geruchsbildung machen zu müssen.

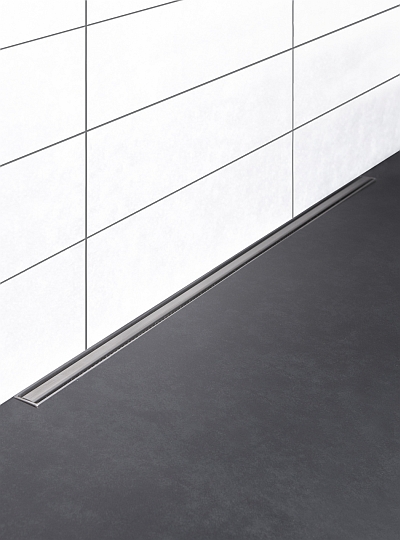

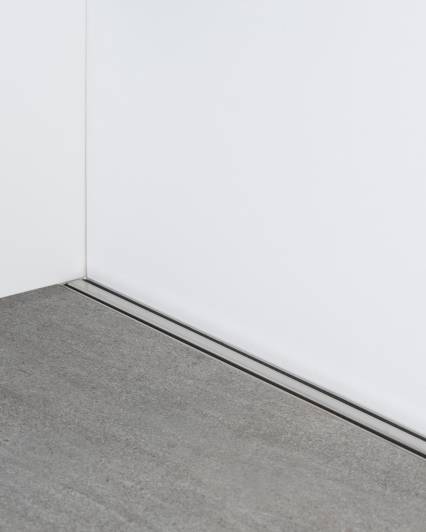

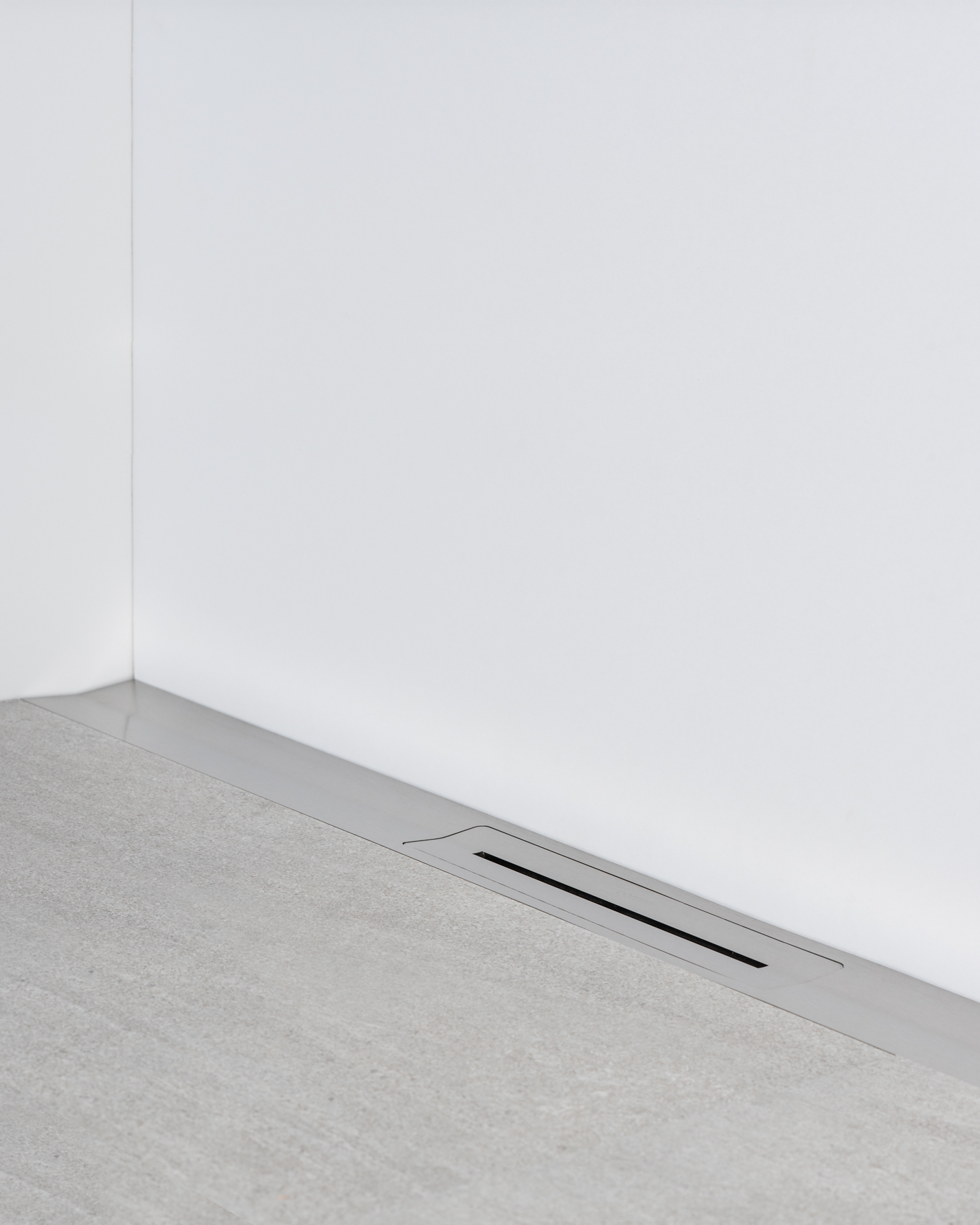

Befliesbare Duschrinne einbauen: wandbündig oder im Boden

Die Duschrinne ist schnell und einfach eingebaut. Sie verfügt über eine auf der Unterseite bereits werkseitig angebrachte Dichtmembran und hat keinen umlaufenden Flanschrand. Dadurch können Bodenfliesen verschiedener Stärke verwendet und direkt dahinter senkrechte Wandfliesen angebracht werden, so dass die Ablaufrinne auch wandbündig direkt an der Wand montiert werden kann. Die Dichtmembran ist hochflexibel und rundum 110 mm überlappend, um eine zuverlässige Abdichtung zu ermöglichen.

Die Combia Duschrinne kann ohne Füße montiert werden: Dabei wird die Dichtmembran mit Fliesen-Flexkleber oder Flächendichtung direkt auf ein Gefälleboard, auf dem Boden und an der Wand verklebt bzw. befestigt. Alternativ können die mitgelieferten Langloch-Winkel verwendet werden. Diese dienen zur Befestigung direkt vor der gefliesten Wand oder als Füße für Einbauhöhen von 48 bis 110 mm. Hierbei können die Füße auch frei im Raum in den Boden geschraubt werden, um eine Ablaufrinne an einer beliebigen Position im Duschbereich zu realisieren.

Duschabläufe mit optionaler Sekundärentwässerung

Die Duschablaufrinnen verfügen über optionale Öffnungen für Sekundärentwässerung für die zweite Dichtungsebene, die vor dem Einfliesen geöffnet werden können. In der Regel führt die Abdichtungsebene unter dem Belag aber kein Wasser und die Öffnungen sollen geschlossen bleiben (DIN 18534).

Montage mit verschiedenen Anschlüssen

Im Lieferumfang der Duschabläufe enthalten sind Edelstahl-Schrauben und Fischer UX-Dübel. Außerdem wird eine DN 40/50 Reduzierung mitgeliefert, womit der DN 40 Ablaufrohranschluss des 360 Grad drehbaren Siphons auf DN 50 vergrößert werden kann.

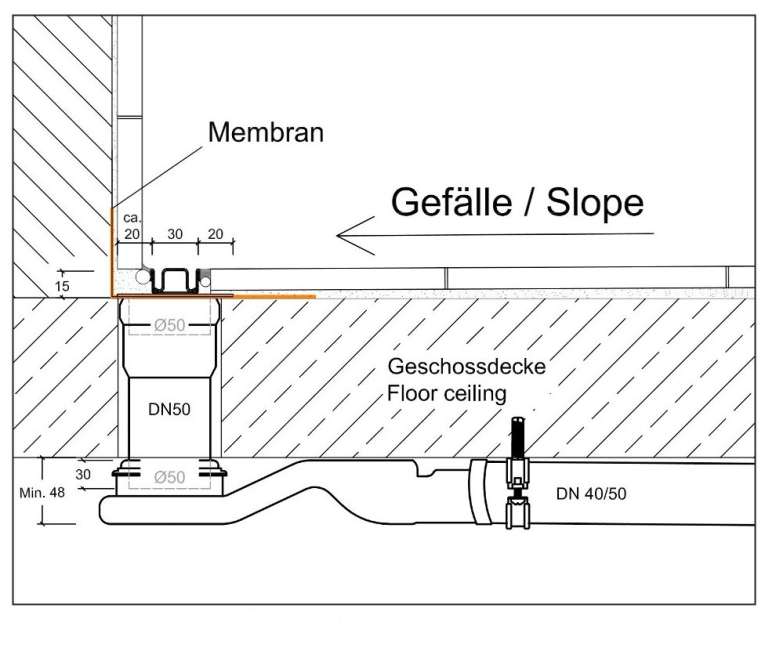

Senkrechter Ablauf der Duschrinne durch die Geschossdecke

Ein senkrechter Ablauf direkt unter der Duschrinne durch die Geschossdecke kann durch Anschluss eines senkrechten DN50 Ablaufrohrs geschaffen werden. Im darunter liegenden Geschoss kann an das DN50 Ablaufrohr dann entweder der mitgelieferte Siphon oder ein Röhrensiphon DN50 angeschlossen werden. Damit entsteht oben der flachste mögliche Duschplatz-Aufbau und im Geschoss darunter auch eine äußerst flache Ablauf-Lösung an der Decke.

Ebenso kann eine Deckendurchführung durch Verwendung von HT-Bögen hergestellt werden, die an den mitgelieferten Siphon mit einem 90° Winkel zur Durchführung durch die Geschossdecke angeschlossen werden. Die entsprechenden Schallschutz- und Brandschutzvorschriften bei der Geschossdecken-Durchführung müssen berücksichtigt werden (z. B. Brandschutzmanschette).

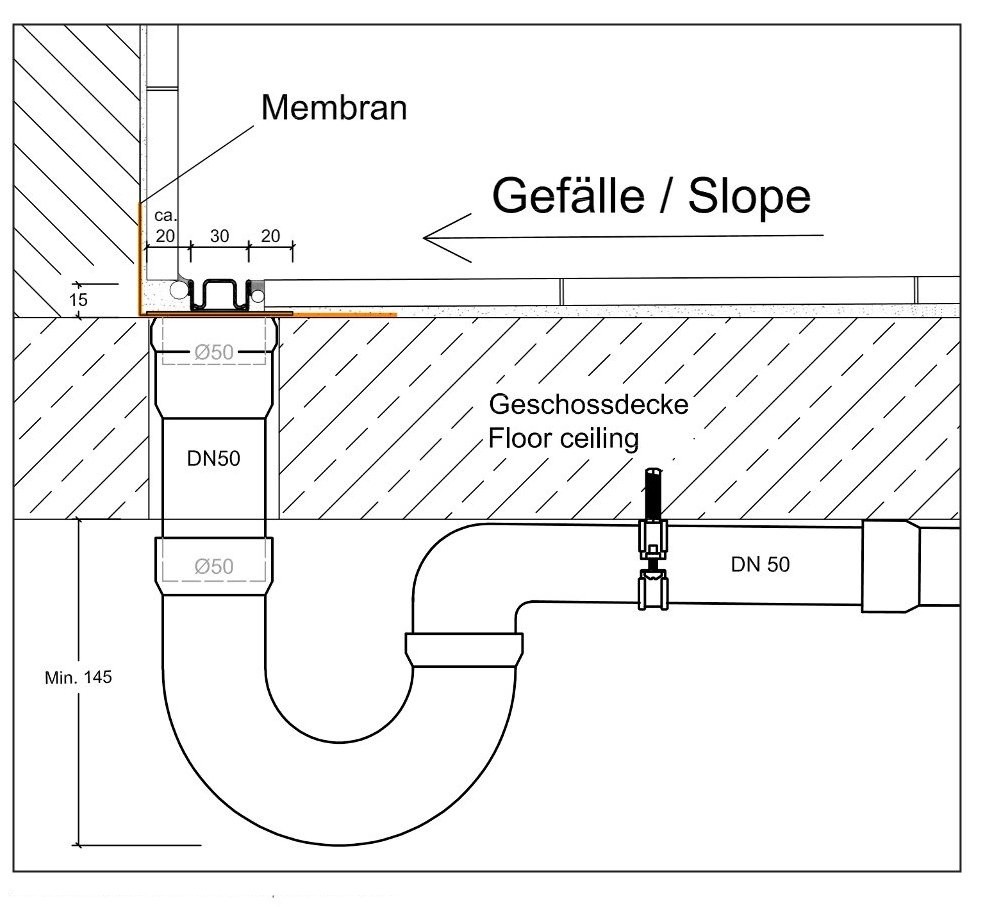

duschrinne ablauf senkrecht mit roehrensiphon-set dn50

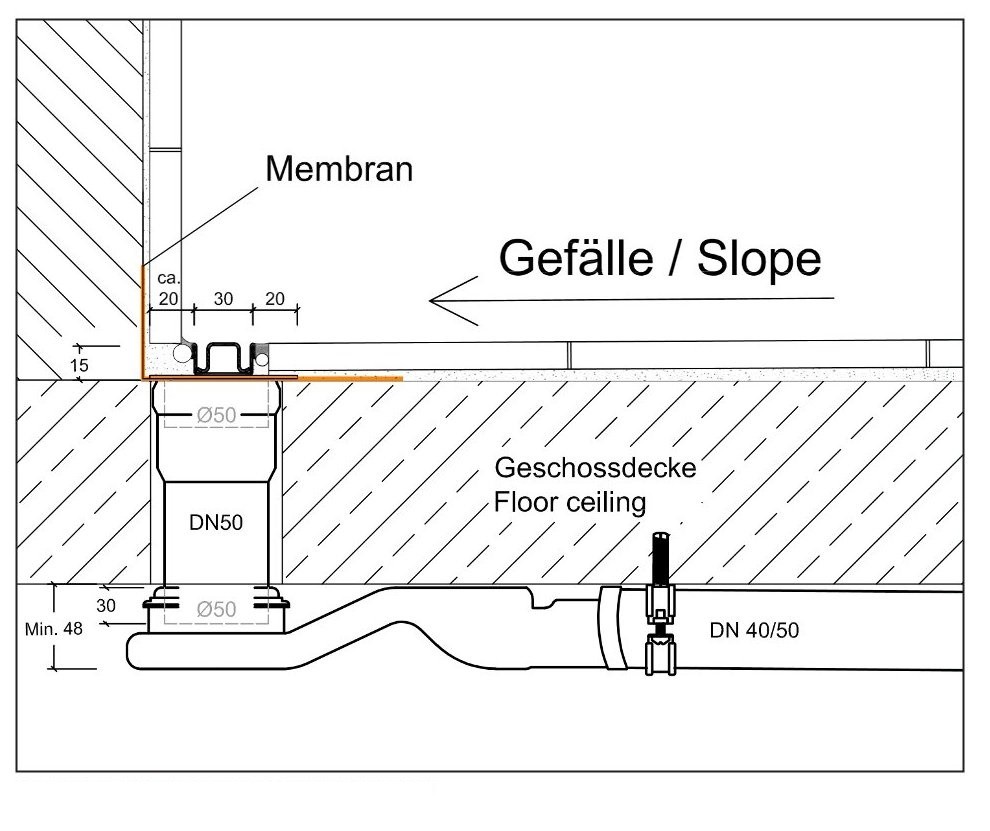

duschrinne ablauf senkrecht mit senkrechtem ht-rohr dn50

duschrinne ablauf senkrecht mit ht-bogen dn50

Eine flache Duschrinne ist empfehlenswert, damit die Aufbauhöhe des Duschplatzes möglichst gering ist. Sie sollte pflegeleicht sein, als Material empfiehlt sich Edelstahl.

Die Ablaufinne der Dusche sollte mindestens 30 cm breit sein, damit die Ablaufleistung des Wassers gewährleistet wird. Optimal ist ein Modell, das zumindest annähernd so breit wie der Duschplatz ist, wenn kein zusätzliches seitliches Gefälle gewünscht wird.

Der Rinnenkörper der Combia Duschrinne ist innen vollständig glatt und kann somit problemlos mit der mitgelieferten Bürste gereinigt werden. Die herausnehmbare Duschrinnenabdeckung hat auf beiden Seiten über die ganze Länge ein eingearbeitetes Haarfang-Gitter und kann mit dem mitgelieferten Haken an der Bürste entnommen werden. Der extraflache Siphon Geruchsverschluss ist selbstreinigend und bei Bedarf auch bis ins Ablaufrohr leicht zu reinigen.

Die kürzbare Duschrinne von Combia kann vor Ort auf die gewünschte Länge zugeschnitten werden. Sie wird einfach mit einer Eisensäge auf das gewünschte Maß eingekürzt. So erhalten Sie die exakt passende Länge, um zum Beispiel eine von Wand zu Wand komplett durchgehende Ablaufrinne zu realisieren.

Eine Duschrinne ist eine flache Ablaufrinne für den bodenebenen Duschplatz. Der Bodenablauf dient der Entwässerung der Dusche: Mittels einer umlaufenden Fuge kann eine hohe Ablaufleistung von 0,5l/s erzielt werden.

Die Combia Duschablaufrinne ist eine moderne Lösung mit Schlitzentwässerung, sie ist optisch attraktiv und erreicht eine hohe Ablaufleistung von 0,5l/s. Sie ist leicht zu reinigen und in Längen von 500 bis 1200 mm lieferbar.
